Ламповый КВ усилитель мощности на ГУ 81м
Октябрь 16, 2015
КВ усилитель на двух лампах ГУ — 81м. Раскачка 15 Вт на 40м диапазоне, выходная мощность в режиме несущей 1кВт.
Перестраиваемый входной П-контур
Перестраиваемый выходной П-контур (вариометр)
Входное сопротивление 50 Ом (настройка Пконтур)
Выходное сопротивление 50 Ом (настройка П-контур)
Анодное напряжение 2700В последовательное питание. Трансформаторы ОСМ-1 (1кВт) ОСМ-0.4 (400Вт)
Ёмкость анодного выпрямителя 27мкФ, возможно добавление 2X27мкФ (последовательно китайские 220мкФx400В)
Напряжение накала 2X14В (со средней точкой), напряжение смещения управляющей сетки (удвоение напряжения), экранное напряжение (700В), "бортовое" напряжение 2X15В (провод 0.8мм) выполнены на одном трансформаторе ОСМ — 0.4.
Автоматическая стабилизация тока покоя ламп, за счет удвоения напряжения первой сетки. Экранное напряжение не стабилизированное.
Плавный пуск трансформаторов.
Принудительное охлаждение отсека ламп (продув с верху назад) и отсека питания (продув спереди назад).
Усилитель тестировался при 1кВт в режиме несущей 24 часа непрерывной работы.
106 10
20,030 просмотров
Самодельный усилитель мощности 2 х 1000 Ватт
Схема усилителя и описание — http://mikrocxema.ru/unch-i-zvukotekhnika/usilitel-moshhnosti-1kvt.html#comment-9880
584 54
Замер мощности РА на двух ГИ7б
Замер в диапазоне 28 мгц.
Вход 35 ватт.Выход 650 ватт.
42 0
Лампа Гу81М
Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip
*
Не так давно на глаза мне попалась весьма монструозного вида радиолампа ГУ81М. Привлекла она прежде всего своим огромным размером зачем нужна такая большая лампа и где она применяется?
81 20
ГУ-81М ГЕНЕРАТОРНЫЙ ПЕНТОД. РАДИОЛАМПА ГУ 81М (4K, ULTRA HD)
ГУ-81М ГЕНЕРАТОРНЫЙ ПЕНТОД. РАДИОЛАМПА ГУ 81М (4K, ULTRA HD)
00:01 — Генераторный пентод ГУ-81М
00:30 — Характеристики радиолампы
Генераторный пентод для работы в качестве усилителя высокочастотных колебаний на частотах до 50 МГц.
Оформление — стеклянное с цоколем.
Рабочее положение — вертикальное, баллоном вверх.
Охлаждение — естественное.
Купить генераторные радиолампы: https://goo.gl/jNECc4
▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰
║ Часто заказываете товары на Aliexpress, eBay?
║ Возвращайте часть денег с покупки себе на счет (до 10% от суммы покупки)
║ РЕГИСТРИРУЙТЕСЬ в нижеприведенных КЭШБЭК сервисах и ЭКОНОМЬТЕ!
► Экономия 8, 5% от покупки с Aliexpress: https://goo.gl/4HOOYP
► Лучший кэшбэк-сервис с большим выборов магазинов (более 700): https://goo.gl/V50FND
► Кэшбэк сервис (много интернет-магазинов): http://goo.gl/PONkWc
► Сеть партнерских программ для заработка (более 600): https://goo.gl/DeOYMy
▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰
║ Понравился ролик? Подписывайся на канал! http://goo.gl/Z5AiSO
║ Буду очень благодарен, если вы поддержите меня и поставите "ЛАЙК" этому видео.
║ Также не забывайте оставлять комментарии под видео!
║ Поделитесь этим видео в соц. сетях с друзьями
▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰
║ ПОДКЛЮЧИСЬ И НАЧНИ ЗАРАБАТЫВАТЬ НА YOUTUBE ⤵
► Моя Партнерка AIR: http://goo.gl/LnLpDV
▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰
║ РЕКОМЕНДУЮ ПОСМОТРЕТЬ! ПОПУЛЯРНЫЕ ПЛЕЙЛИСТЫ:
► ОБЗОРЫ, ТЕСТЫ | REVIEWS TESTS: https://goo.gl/ZDNVz7
► ВСКРЫТИЕ ПОКАЖЕТ! | OPENING SHOW!: https://goo.gl/MXqQ6X
► ОБЯЗАТЕЛЬНО КУПИТЕ НА ALIEXPRESS | BUY ALIEXPRESS: https://goo.gl/R4IDSS
► РАСПАКОВКА ПОСЫЛОК, ОБЗОРЫ | UNPACKING PARCELS REVIEWS: https://goo.gl/SIhACU
► КОМПЬЮТЕРЫ И НОУТБУКИ | COMPUTERS AND NOTEBOOKS: https://goo.gl/34EHPK
► ПРО ТУРИЗМ! | PRO TRAVEL! OUTDOORS: https://goo.gl/mzcWAQ
▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰
║ СОЦ.СЕТИ:
► Я в VK — https://vk.com/yaroslavshebanov
► Instagram — https://www.instagram.com/belgorodcity
► Periscope — https://www.periscope.tv/LimON31
▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰
║ РЕКЛАМА НА КАНАЛЕ:
║ ПРАЙС С ЦЕНАМИ НА РЕКЛАМУ ⤵
► http://vk.com/topic-122299844_33660482
► ХОТИТЕ ВЫСТУПИТЬ СПОНСОРОМ ВИДЕО? ПИШИТЕ НА ПОЧТУ
▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰
► ДОНАТ НА РАЗВИТИЕ КАНАЛА: http://goo.gl/XS3sDr
► WebMoney WMR: R237700880647
► QIWI кошелек: 79030244620
► Сбербанк России: 5469 0700 1296 0288
▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰▰
15 5
Обалденный звук лампового усилка...
Обзор лампового усилителя с прослушкой трека.
857 67
Vostok - 1.5 KW HF linear amplifier using GU-81M ( GU81 GU81M ГУ81 ГУ-81М ГУ81М) tube - by YO6PMX
10 years ago, Serghei Pasko, EX8A published on CQHAM.RU a series of articles describing the performances of the "old", "hopeless" "lazy" tubes GU-81M, GK-71 and GU-13. There were alot of ham operators who criticized him, but there were a few who confirmed his results. When I readed for the first time his articles, I felt that he was right, it was some sort of "resonance" with what I was thinking about these tubes. I took me a few years until i felt myself ready to build Serghei's amplifier with gu-81M, but now here it is, as strong as predicted... EX8A WAS RIGHT!
The linear is driven in the first grid, the anodic voltage is 3KV under load and 3.4 KV in idle mode. The idle current is 80 mA. The original articles can be found here : http://www.cqham.ru/HiFi_Contester_EX8A.htm, http://www.cqham.ru/pa_gu81.htm and the results of EX8A are confirmed also by RA6ED here: http://www.cqham.ru/ra6ed_1.htm and here: http://www.cqham.ru/pa65_19.htm
The second grid regulator described in the original article of Serghei was not working for me, but I found a very good regulator offered by UR3IQO, which works very well. The schematic can be found here : http://skydan.in.ua/PA/G2.htm
73 de YO6PMX!
63 3
PA 400-PUCSH-PULL - усилитель КВ своими руками.
Представлена двухтактная схема усилителя КВ на лампах ГУ-50.
15 0

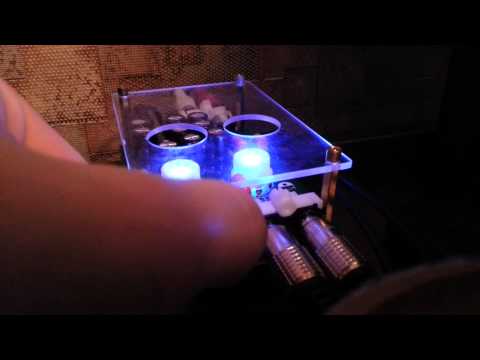

Самый дешевый ламповый усилитель из Гонконга tube amp
