Самодельный электромагнитный двигатель Radial Solenoid Engine

Октябрь 25, 2015

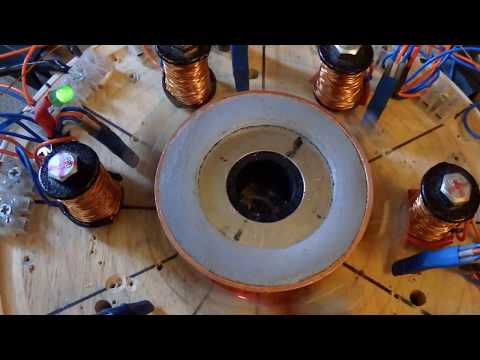

Электродвигатель сделан своими руками. Провод на катушках 1, 5 мм. В роторе 16 неодимовых магнитных призм. Для определения положения магнитного полюса в момент времени используется датчик холла (AH59). В силовой части подключен один или два (в зависимости от схемы) полевой транзистор (IRFP2907). Все размещено на макетной плате. Магниты чередуются полюсами. (Север Юг) Датчик холла двухканальный. К каждому каналу подключен светодиод. Загораются они по очереди, один после прохождения северного, другой после прохождения южного полюсов. При увеличении скорости вращения ротора кажется что светодиоды загораются одновременно.
Питание от аккумулятора 12V.
Частоту оборотов снимали китайским прибором HS2234.
ТЕСТ 1.
Питание подключено к 3 последовательно соединенным катушкам. Ток старта ~10A. Ток номинальный ~2, 8A.
обороты в минуту ~ 3600.
ТЕСТ 2.
Питание подключено к 6 последовательно соединенным катушкам. Ток старта ~6A. Ток номинальный ~2, 5A.
обороты в минуту ~ 7000.
ТЕСТ 3.
Питание подключено к 2 фазам по 3 последовательно соединенные катушки. Ток старта ~8, 5A. Ток номинальный ~3, 5A.
обороты в минуту ~ 6900.
ТЕСТ 4.
Питание подключено к 3 последовательно соединенным катушкам. Другие 3 катушки замкнуты накоротко. Ток старта ~11A. Ток номинальный ~5A.
Ток в замкнутых катушках ~3, 2A
ТЕСТ 5.
Питание подключено к 4 последовательно соединенным катушкам. Расположены их сердечники вдоль диска ротора. Ток старта ~8, 8A. Ток номинальный ~4A.

The motor is made with their own hands. The wire of the coils 1, 5 mm. In the rotor 16 neodymium magnetic prism. To determine the position of the magnetic pole at the moment is used Hall sensor (AH59). The power unit is connected one or two (depending on the scheme) field effect transistor (IRFP2907). All available on the breadboard. Magnets alternate poles. (North South), two-channel Hall sensor. Each channel is connected LED. They light up in sequence, one after the passage of the North, the other after passing south poles. With increasing rotor speed it seems that the LEDs light up simultaneously.
Battery 12V.
Speed is filmed Chinese instrument HS2234.
TEST 1.
Power is connected to the 3 series-connected coils. Current start ~ 10A. Rated current ~ 2, 8A.
RPM ~ 3600.
TEST 2.
Power is connected to the 6 series-connected coils. Current start ~ 6A. Rated current ~ 2, 5A.
RPM ~ 7000.
TEST 3.
Power is connected to the two phases of the 3 series-connected coils. Current start ~ 8, 5A. Rated current ~ 3, 5A.
RPM ~ 6900.
TEST 4.
Power is connected to the 3 series-connected coils. Other 3 coils shorted. Current start ~ 11A. Rated current ~ 5A.
The current in the coils of closed ~ 3, 2A
TEST 5.
Power is connected to the 4 series-connected coils. Their cores are arranged along the rotor disc. Current start ~ 8, 8A. Rated current ~ 4A.
