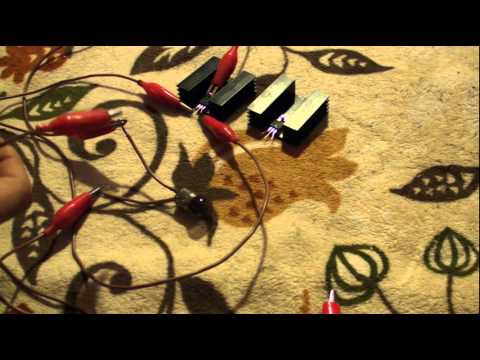

Простой метод проверки исправности полевого ...

Март 16, 2012

Заходите в наш раздел DIY — http://www.chipdip.ru/catalog-show/just-do-it/
Подписывайтесь на наши группы:
VK — http://vk.com/chipidip
FB — https://www.facebook.com/chipidip
Insta — https://www.instagram.com/chipidip/
Instructables http://www.instructables.com/member/ChipiDip/

*
В современной радиоэлектронной аппаратуре все чаще находят применение полевые транзисторы. Как доказала практика, конструктивная надежность данных компонентов обуславливает высокую практичность работоспособности всевозможной бытовой техники. В процессе ремонтных работ, которые все же случаются, возникает необходимость тестирования того или иного компонента на предмет его исправности. Например, как проверить полевой транзистор, который выпаяли из неисправного блока, вышедшего из строя аппарата. Самый простой метод проверки с применением стрелочного тестера. У исправного транзистора между всеми его выводами прибор показывает бесконечное сопротивление, кроме современных, имеющих диод между стоком и истоком, который и ведет себя, как обычный диод. Второй способ проверки с применение современного цифрового мультиметра. Черный щуп, являющийся отрицательным, прикладываем к выводу стока транзистора. Красный щуп, являющийся положительным, прикладываем к выводу истока. Мультиметр показывает прямое падение напряжения на внутреннем диоде около 450мВ, в обратном — бесконечное сопротивление. В данный момент транзистор закрыт. Что мы делаем далее. Не снимая черного щупа, прикладываем красный к затвору, и вновь возвращаем на вывод истока. Мультиметр показывает 280мВ, т.е. он открылся прикосновением. Теперь, если прикоснуться затвора черным щупом, не отпуская красного щупа и вернуть его на вывод стока, то полевой транзистор закроется, и прибор снова покажет падение напряжения на диоде. Диагностика произведена, в результате чего мы убедились в исправности тестируемого транзистора. Для образца мы применили N-канальный полевой транзистор. Чтобы проверить исправность P-канального транзистора, необходимо, всего лишь, поменять местами щупы мультиметра.

662 107

299,221 просмотров

comments powered by Disqus

26:7

Как проверить полевой транзистор с помощью тестера.

Как проверить полевой транзистор с помощью тестера. Немного о структуре полевых транзисторов.

Ремонт электроники в Таганроге и Ростове-на-Дону
Тел. 8-928-7610692

группа Вконтакте: http://vk.com/hamradio_tag

Радиоконструкторы http://ali.pub/tnu65

5037 95

308,369 просмотров

9:42

Как проверить полевой транзистор. Часть 2. МОП (MOSFET)-транзисторы

Вторая часть видео по проверке полевых транзисторов к статье http://www.sxemotehnika.ru/zhurnal/kak-proverit-polevoi-mop-mosfet-tranzistor-tcifrovym-multimetrom.html. Теперь очередь дошла до МОП, МДП, MOSFET транзисторов.
Видео получилось кратким и более простым и понятным.
В настоящее время МОП-транзисторы вытесняют обычные старые полевики. Они используются повсеместно, так как имеют более лучшие характеристики. Поэтому необходимо уметь проверять эти полевые транзисторы.
Ведь полевые транзисторы управляются напряжением, то есть полем, отсюда и появляются некоторые нюансы по проверки таких транзисторов.
1:57 Расположение выводов транзистора
2:20 Подготовка мультиметра
2:34 Проверка встроенного диода
4:23 Проверка полевого транзистора
Первая часть видео по проверке полевых транзисторов с управляющим переходом https://youtu.be/TdAkL5AH40Y

812 26

69,734 просмотров

8:5

Как найти битый полевой транзистор.

В этом видео показан процесс диагностики и ремонта материнской платы ASUS с распространенной проблемой для всех производителей плат и видеокарт, а именно короткое замыкание (КЗ) в системе питания процессора или GPU.
В видео показан процесс прозвонки короткого замыкания, поиска неисправного транзистора (MOSFET) и процесс замены полевика на рабочий.
Результаты ремонта в видео :)

Лайк и подписка на канал приветствуются, они повышают наш моральный дух :)

Подписка на канал: http://www.youtube.com/subscription_center?add_user=1servicecore

Помощь по ремонту техники ВКонтакте: http://vk.com/club54940932

Сайт нашего сервисного центра: http://service-core.com.ua/

15140 90

606,068 просмотров
