Solidworks.Двухскатная ферма. Проектирование, расчет в Solidworks Simulation, чертеж
Декабрь 12, 2015
В ролике рассказывается о проектировании металлической фермы.
Статический прочностной расчет выполнен в Solidworks Simulation.
Для более реалистичных результатов расчета необходимо добавить силу тяжести.
Для уменьшения значений перемещения полок уголков верхнего пояса необходимо добавить пластины между уголками-фасонки ( в простонародье "сухарики") .Аналогичное действие не помешало бы и в стержнях и раскосинах.
Ферма довольно жизнеспособная. Прогиб центральной части — всего 1, 3 мм
Файл сборки по ссылке:https://1drv.ms/u/s!ArgV4NdjxVnVgcYMQb4J8nBsye3PFw
Спроектировано в #Solidworks 2015
Если понравилось видео и возможность бесплатно скачать сборку- палец вверх подписка.
Больше лайков- больше новых интересных, уникальных видео, которых нет на других каналах
210 8
32,705 просмотров
Пролет на 12м без опор (деревянные фермы)
20 36
Фермы из профильной трубы
14 10

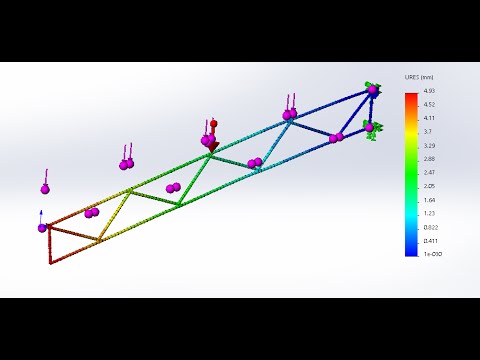

Solidworks. Особенности при расчете ферм, построенных одной деталью
