Декатрон

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip

*

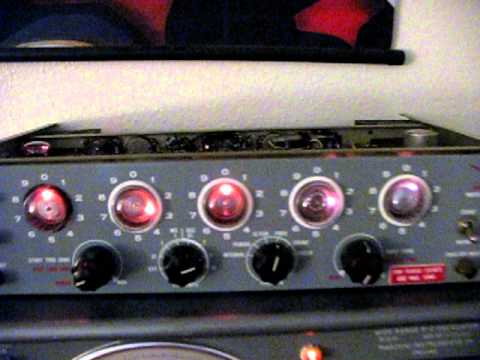

Из компонентов, применяемых в последнее время в основном для декоративных и развлекательных целей — следует отметить такую интересную лампу как декатрон.Декатрон — многоэлектродная газоразрядная лампа с холодным катодом, предназначенная для работы в цифровых схемах счётчиков, регистров сдвига, коммутаторов, делителей частоты. Как правило, на одной лампе реализуется десятиразрядный (декадный счётчик), от этого и происходит название лампы Лампы-счётчики, в которых коэффициент деления отличен от десяти, также называются полиАтронами.Декатроны представлены различными моделями, отличающимися габаритами, видом цоколя, устройством, предельной частотой счёта, продолжительностью наработки и иными параметрами, видом газового наполнения, и, соответственно, цветом свечения.Наиболее проста конструкция двухимпульсного реверсивного декатрона. Вокруг единственного дискового анода расположены десять изолированных штырьков — индикаторные катоды. Между каждой парой соседних индикаторных катодов расположены два т. н. подкатода — первый и второй; все первые и все вторые подкатоды объединены двумя подкатодными шинами. Выходное напряжение снимается с резисторов, включенных между катодами и землёй. Таким образом, 10-разрядный счётчик-коммутатор имеет 13 выводов (анод, 10 катодов и 2 подкатода); существуют также декатроны-делители, в которых только один из десяти катодов имеет внешний вывод.В состоянии покоя на подкатоды подаётся относительно небольшое положительное смещение относительно индикаторных катодов (30-40 Вольт). При подаче на анод постоянного положительного напряжения, достаточного для возникновения тлеющего разряд, разряд возникает между анодом и одним из индикаторных катодов. Разряд не может перейти ни на подкатоды (из-за положительного смещения), ни на соседние индикаторные катоды (подкатоды образуют эффективный барьер, а анодное сопротивление ограничивает ток разряда). Для того чтобы счёт начинался именно с нулевого катода, а не с произвольно загоревшегося, на нулевой катод подаётся сбрасывающий импульс напряжением 100-150 В.Следует отметить несколько особенностей этих приборов.Скорость счёта ограничена 10..100 килогерц для быстрых, водородных декатронов и единицами килогерц — для декатронов, заполненных инертными газами. При этом водородные декатроны менее надёжны и стабильны; При долговременном удерживании разряда на одном из катодов ухудшаются эмиссионные свойства других катодов, и декатрон "стареет", однако это старение до известного предела обратимо....
