Простое зарядное устройство на тиристоре
Декабрь 22, 2012
Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip
*
Простое зарядное устройство с электронным управлением зарядным током выполнено на базе тиристорного фазоимпульсного регулятора мощности. Схема содержит минимум простых доступных деталей, и легко воспроизводится самостоятельно в домашних условиях. Зарядное устройство способно заряжать аккумуляторы током до 10А, а так же может служить регулируемым источником питания для различных бытовых приборов. Коротко о работе устройства. Зарядное устройство представляет собой тиристорный регулятор мощности с фазоимпульсным управлением. Питается этот регулятор от напряжения вторичной обмотки силового трансформатора, которое в свою очередь, выпрямляется диодным мостом. Узел управления тиристором выполнен на аналоге однопереходного транзистора VT1, VT2. Время, в течение которого конденсатор С2 заряжается до момента переключения однопереходного транзистора, можно регулировать переменным резистором, т.е. регулировать зарядный ток. Диод VD2 защищает управляющую цепь тиристора VS1 от обратного напряжения, появляющегося при включении тиристора.
338 67
160,125 просмотров
Зарядное устройство на тиристоре
Зарядное устройство на тиристоре, Простая схема сделать под силу каждому.
957 48
Конструктивные особенности сварочных аппаратов
Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip
*
Существует три вида сварочного оборудования, с помощью которых осуществляется дуговая сварка электродами с покрытием — это выпрямительные, трансформаторы переменного тока и инверторы. Наиболее дешевый вид — трансформатор, который работает на переменном токе. Его конструкция содержит силовой трансформатор и дроссель. Сварочный ток регулируется достаточно плавно, по принципу ЛАТРа. Вес трансформаторных сварочных аппаратов значительный, благодаря массе самих трансформаторов, и, конечно, по своим параметрам уступают в мощности токовой отдачи и качестве сварки остальным видам сварочных устройств.Выпрямительные аппараты работают на постоянном токе, могут применяться не только для углеродистых, но и нержавеющих сталей. В его конструкции так же применен трансформатор, дроссель, ну и, конечно мощные диодные или тиристорные выпрямители, которые выпрямляют переменный ток. Единственный недостаток — потеря части мощности. Главное достоинство — более стабильная дуга, чем у трансформаторов переменного тока. К тому же такими аппаратами пользуются при сварке не только черных, но и цветных металлов. Конструкции аппаратов постоянного тока, имеющих наличие нескольких постов, позволяют быть продуктивными даже при работе одновременно нескольких сварщиков. Новое поколение сварочного оборудования — это инвертор. Инверторы бывают трех видов: инверторы постоянного тока для ручной электродуговой сварки методом ММА; инверторы для сварки методом TIG и MMA постоянным током или постоянным и переменным; инверторы с микропроцессорным управлением. По своей сути, сварочный инвертор — это устройство, преобразующее постоянный ток в переменный, посредством изменения величины напряжения тока. Сварочный инвертор использует в работе ток высокой частоты в десятки килогерц. Повышение частоты тока, который протекает через силовой трансформатор, позволило уменьшить габариты и массу устройств. Величина, которая характеризует отношение сварочного тока к массе, приблизилась к 4 — 5 А/кг. Инверторы можно применять даже, когда возникают скачки напряжения в промышленных электрогенераторах, а так же при применении кабеля большой длины. Инверторы прекрасно функционируют в широком диапазоне токов и при большой нагрузке. Во многих конструкциях имеется цифровой блок управления, который контролирует параметры выдаваемого тока, влияет на процессы сварки, и, конечно, на технологичность сварного шва. Инверторы подразделяются по количеству поддерживаемых фаз и по функциональности. Благодаря стабильности электрического тока, сварочные инверторы создают огромное удобство при любых условиях работы.
486 132
Сульфатация аккумулятора. Почему аккумулятор быстрее выходит из строя летом, чем зимой.
Сульфатация аккумулятора. Почему автомобильный аккумулятор быстрее выходит из строя летом, чем зимой. Автор модификатора «Омега» (http://wip-technology.com.ua/) рассказывает простым и доступным языком. Более подробно под "ЕЩЁ" ↓
Более подробно о модификаторе «Омега»:
http://wip-technology.com.ua/goods/omega/
http://ntb.com.ua/goods/omega/
Инструкция по применению:
http://ntb.com.ua/misc/Omega/Modifikator_Omega.pdf
Форум:
http://forum.tehport.com/forum4/
Тяговые испытания:
http://ntb.com.ua/goods/omega/doc/akt_bgu_2/
Стартерные испытания:
http://ntb.com.ua/goods/omega/doc/akt_bgu_5/
1 1
Как проверить исправность тиристора
Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip
*
Тиристоры нашли широкое применение в различных областях электроники. По своей структуре тиристор сложный компонент, отсюда вытекает и сложность его диагностики, которую иногда случается выполнять при необходимости непредвидимых ремонтных работ, а так же при конструировании той или иной техники. Зачастую мы пользуемся паяными деталями при отсутствии новых, да и новую при установке проверить не помешает. Существует простой способ проверки тиристора обычным стрелочным омметром. Минус прибора подсоединяем к катоду, плюс — к аноду. После кратковременного замыкания управляющего электрода с анодом тиристор открывается, о чем сообщает шкала тестера. Второй вариант проверки тиристора на пригодность — использование специального малогабаритного пробника. Схема содержит ограниченное количество компонентов, не нуждается в настройке, к тому же очень практичная. Для наглядности она собрана навесным монтажом, что в последствии по необходимости может разместиться в отдельном боксе с источником питания. Как работает устройство. Когда между анодом и катодом приложено напряжение, для открывания тиристора на управляющий электрод необходимо подать положительное напряжение относительно катода. Если ток, который протекает через тиристор, меньше тока удержания, то при снятия напряжения с управляющего электрода тиристор закрывается. Если ток превышает ток удержания, тиристор остается открытым. Тиристор исправен, если при подачи питания светодиод не горит, а при нажатии на кнопку — зажигается. При отпускании кнопки светодиод светится или нет, все зависит от тока удержания тиристора. Если светодиод светится до нажатия на кнопку или не светится после нажатия — тиристор не исправен.
339 57
Плавный пуск электроинструмента. Схема устройства
Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip
*
Как правило, все сбои в работе электроинструмента связаны с большим пусковым током и большими нагрузками на детали редукторов. Применив микросхему фазового регулятора КР1182ПМ1, можно изготовить простое устройство, которое способно осуществлять плавный пуск различного электроинструмента. Как работает схема. При замыкании цепи двигателя его собственным включателем на фазовый регулятор поступает напряжение. Зарядка конденсатора С2 постепенно увеличивается. В результате чего задержка включения внутренних тиристоров регулятора, а так же симистора VS1 в каждом последующем полупериоде сетевого напряжения уменьшается, что приводит к плавному нарастанию протекающего через двигатель тока, следовательно, и увеличению оборотов. При указанных номиналах емкости С2, разгон двигателя осуществляется в течение 2сек...2.5сек. После выключения двигателя конденсатор С2 разряжается через резистор R1, и через некоторое время все готово к повторному запуску. В случае замены постоянного резистора R1 на переменный, можно плавно регулировать отдаваемую в нагрузку мощность. Резистор R2 ограничивает ток управляющего электрода симистора, конденсаторы С1 и С3 являются элементами типовой схемы включения фазового регулятора. Устройство можно использовать с электроинструментами мощностью до 2.2кВт.
727 50

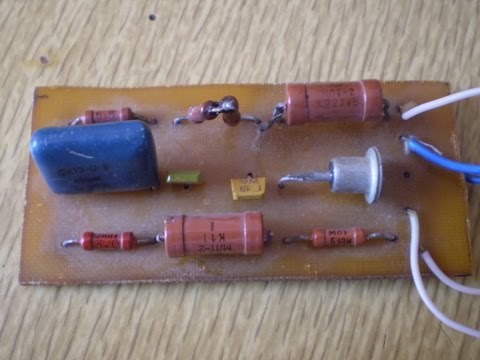

Простое тринисторное зарядное устройство
