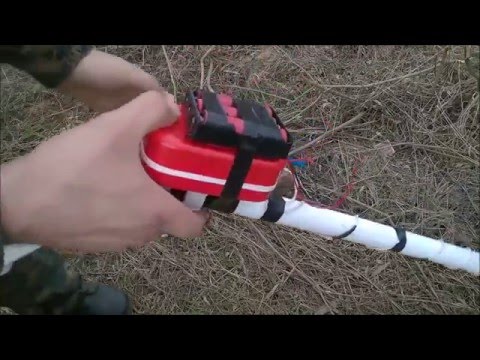

Решил испытать два самодельных металлоискателя "Пират" и "Малыш — ФМ2". Поиски происходили на берегу реки Угра. В конце было небольшое чаепитие =)
Схемы металлоискателей архиве https://goo.gl/zhXsl5
=====================================================
Посылки из Китая: https://www.youtube.com/playlist?list...
=====================================================
Походы:https://www.youtube.com/playlist?list...
=====================================================
Своими руками:https://www.youtube.com/playlist?list...
=====================================================

107 6

15,063 просмотров

12:7

Изготовление платы на металлоискатель пират часть

30 3

1,603 просмотров

12:47

Металлоискатель ПИРАТ #2

Долгожданная часть металлоискателя, описаны все проблемы сборки этого металлодетектора!
Помощь и спонсорство R250593079461

ССЫЛКА НА ПЕЧАТКУ http://radioskot.ru/FILES/imp_tranz.rar

87 14

42,254 просмотров

32:6

Обзор крутого самодельного металлоискателя профессионального уровня. Терминатор 3.

Группа в ВК и заказать — https://vk.com/metaldetect

Полный обзор и видеоурок по поиску c самодельным балансным металлоискателем профессионального уровня Терминатор 3. Мощный прибор с качественной дискриминацией. Частота 10 000 гц. Ручной баланс грунта, режим "все металлы/только цвет", режим "только золото (либо пляжный режим)", ручная дискриминация.

72 18

12,297 просмотров

16:51

Металлоискатель ПИРАТ+ вольтажи на плате

Замерил все напряжения
выдаю в студию (примерные данные, стрелочным вольтметром)

А) на микросхеме 555:
5 нож = 8 в
2 нож = 8 в
3 нож = 12 в
4 нож = 12 в
6 нож = 7, 5 в

Б) на микросхеме К157УД2
2 нож = 5, 9 в
3 нож = 1 в
5 нож = 4, 9 в
6 нож = 2, 7 в

Еще раз провел замеры, на другом исправном металлоискателе (питание 12, 3 В):
а) 555 микросхема:
ножки
1=0
2=6, 4
3=12, 1
4=12, 3
5=8, 2
6=6, 4
7=6, 4
8=12, 3 В

б) между
резисторами 470 ОМ и 1 К = 12, 3 В
БС557 и 100 Ом = 0, 1 В
100 Ом и 150 Ом = 0, 1 В
средняя ножка ИРФ 740 — переменный ток валит, иногда 7 вольт показывает

в) нижние ножки диодов = 12, 3 В

г) микросхема....УД2
1=1, 3
2=6, 7
3=5, 1
4=0
5=5, 2
6=3, 3
7=0, 8
8=0.8
9=0, 7
11=12.3
13=6.0

д)
под резистором 10 Ом = 12, 3 В
левая ножка БС 547 = 12, 3 В
средняя ножка БС 547 = 0, 3 В

Вот примерно такие показания были.

Рекомендую собирать так:
1) Собрать только часть генератора на 555.
до диодов, можно с диодами включительно.
катушка должна загудеть
если ДА — то паяем дальше
2) звуковой генератор можно проверить так — закоротить 13 и 5 ножки (тоесть переменный резистор), должно запищать сильно

Если транзистор ИРФ греется сильно, значит у вас дорожки где-то слиплись рядом.

Если чувствительность 1 см всего лишь, значит диоды неверно впаяны или дуба дали

удачи в сборке!
********************************************************************************

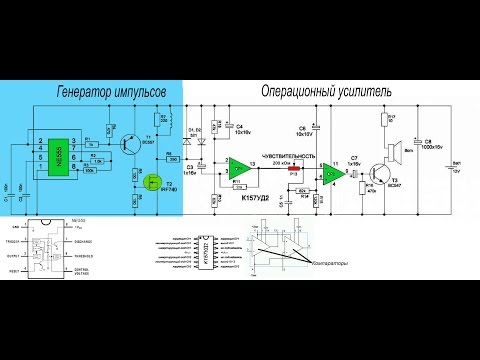

Принцип прост:
поисковая катушка запитывается коротким импульсом тока, при резком прерывании которого в катушке возникает ЭДС самоиндукции, создающий, в свою очередь, импульс тока, наводящий в мишени вихревые токи.
Эти токи, в соответствии с законами физики препятствуют резкому уменьшению тока в катушке и затягивают по времени спад напряжения на её выводах. Именно по увеличению времени спада ЭДС самоиндукции и обнаруживается металл: короткий импульс – металла нет, удлинился импульс – металл обнаружен.
Вся задача прибора – измерить длину импульса в первом и втором случае и выдать сигнал обнаружения.

Импульс «накачки» катушки снимется с 3-й ноги таймера, инвертируется и усиливается транзистором Т1 и подаётся на затвор полевого ключа Т2, который и запитывает поисковую катушку мощными импульсами тока. Снимаемый с катушки измерительный импульс (а равно как и импульс накачки) через резистор R8 подаётся на диодный ограничитель, который защищает вход ОУ от перегрузок по напряжению.

Амплитуда ограничена диодами до уровня порядка 1-го вольта.
Далее, через С3 импульсы поступают на инвертирующий усилитель ОР1, где усиливаются и меняют полярность.
Смотрим на 13 ноге ОР1.
Импульсы проинвертированы и усилены.

С выхода ОР1 импульсы поступают на интегрирующую цепочку R12, R13 и С5, которая формирует измерительные напряжения для устройства сравнения на компараторе ОР2.
