Ремонт динамиков. Намотка катушки своими руками.

Сентябрь 26, 2012

Подробнее в цикле статей: http://oldoctober.com/ru/loudspeaker_5/
О том, как рассчитать количество витков и длину намотки катушки динамика. О том, как намотать катушку динамика.

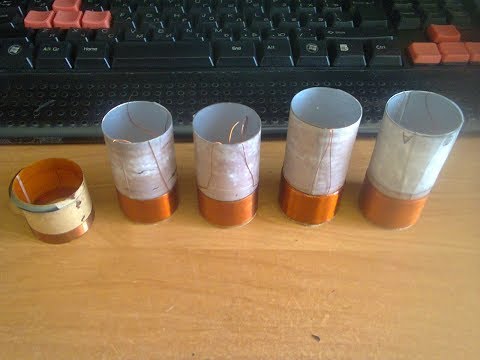

Перед основной намоткой, на гильзу наматывается несколько лишних витков, для того, чтобы надёжно закрепить провод и гильзу на поверхности шаблона. Затем во время очередного лишнего витка на гильзу кисточкой наносится равномерный слой клея.

После этого, быстро мотается первый слой катушки. Затем к проводу цепляется грузик, который позволяет сохранить необходимое натяжение провода и освободить до этого занятую руку. Затем, первый слой катушки покрывается клеем.

Не пытайтесь на этом этапе крепить конец провода, намоткой на какой-нибудь предмет!
Любой лишний перегиб провода может увеличить габариты катушки, уменьшив тем самым внешний воздушный зазор.
Если всё-таки не удалось избежать перегибов провода, то несколько раз протяните проблемное место через ноготь большого пальца.

Через пятнадцать-двадцать минут, когда клей подсохнет, можно приступать к намотке второго слоя.
Сначала мотается один два витка второго слоя, а затем первый слой катушки покрывается клеем. Это делается для того, чтобы свежий клей не растворил клей, нанесённый ранее, и первый виток второго слоя не провалился в образовавшуюся щель между крайними витками первого слоя.

После намотки второго слоя провода, катушка подсушивается в течение 10-15 минут, а затем снова покрывается клеем.
Когда клей хорошо подсохнет, можно, либо снять с оправки катушку вместе с гильзой, если она уже вклеена в диффузор, либо вклеить её в диффузор прямо на шаблоне.
Однако в некоторых случаях гильзу вклеивают в диффузор уже во время сборки динамика.

Чтобы снять гильзу с шаблона, то место прокладки, где была нанесена фиксирующая капля клея, отрезается, и гильза снимается с оправки вместе с катушкой и прокладкой.

Если прокладка не скользит по оправке, значит, натяжение провода при намотке было слишком велико. Нужно отметить, что чрезмерное натяжение провода может уменьшить зазор между гильзой и керном и сделать сборку динамика невозможной. Это обусловлено тем, что медный провод может растягиваться и сжиматься, как и любой другой металл.
Отделение прокладки от гильзы.

Так как в гильзе имеется щель, то во время намотки катушки в неё проникает клей и гильза приклеивается к прокладке.

Для того чтобы отделить прокладку от гильзы достаточно при помощи кисточки слегка смочить ацетоном или спиртом место, где прокладка склеилась с гильзой.
