Включение Выключение нагрузки одной кнопкой

Простая схемка управление нагрузкой одной кнопкой. Компактный вариант, но можно ещё меньше на SMD. Питание 12 в.

Схема https://vk.com/club106413016?z=photo-106413016_417715440/album-106413016_00/rev

Печатная плата https://vk.com/doc215491899_437569140?hash=1d33b6d5fb42806610&dl=9bb58cff83e22f9349

Група ВК https://vk.com/club106413016

Ссылка для подключения партнерки http://join.air.io/radiohobbyinvent

Управление реле одной кнопкой

Собираем простейшее устройство для управления реле одной кнопкой без фиксации.
▼Полезные ссылочки▼
— Держалка — https://goo.gl/8eBGrL или https://goo.gl/3lMrZu
— Припой — https://goo.gl/K9rAVj или https://goo.gl/bcZUxn
— NE555 — https://goo.gl/n5OTKU или https://goo.gl/IDht6T
— Релюхи — https://goo.gl/3AU21J

По своей сути данная схема предназначена для включения или выключения реле путем нажатия всего одной кнопки — кнопки без фиксации. Другими словами это так называемая "электронная кнопка", основным комутирующим элементом которой является не привычная кнопка, а реле. В свою очередь, непосредственно управление реле производится таймером NE555. Да, да, да, схема управления собрана именно на всемирно известном таймере NE555.

Кстати, в рассмотренной нами схеме включения нагрузки одной кнопкой может использоваться практически любое реле любой конструкции и от любого производителя. Правда в таком случае вам придется немного подкоректировать мой вариант печатной платы.

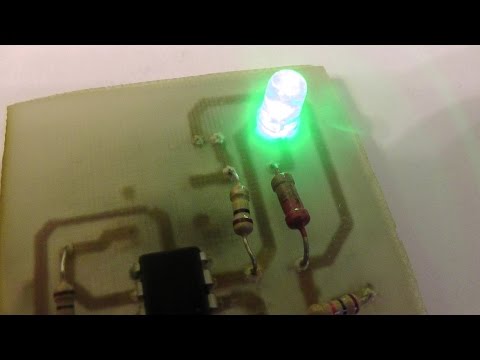

Как управлять вкл и выкл устройства с помощью кнопки на NE555

В этом видео я расскажу как управлять включением и выключением устройства с помощью кнопки и NE555
Схема — https://yadi.sk/i/u_jOeWv8mM2py
Распаковка мини блока питания — http://www.youtube.com/watch?v=cYn7OzNJmy0 Группа в ВКонтакте — https://vk.com/radiotech_club

Электронный выключатель

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip

*
В радиоэлектронной аппаратуре часто применяются электронные выключатели, в которых включение и выключение питания осуществляется одной кнопкой с самовозвратом. В отличие от механических тумблеров, данный вид выключателей способен осуществлять дистанционное управление нагрузкой, миниатюрное исполнение кнопки компактно вписывается на панели управления, релейная развязка полностью изолирует цепи коммутации от схемы управления. Один из таких вариантов — схема электронного выключателя с применением транзисторного ключа с триггерным управлением в лице цифровой КМОП микросхемы К561ТМ2. Маломощная тактовая кнопка с помощью триггера включает и выключает питание 5В, поступающего с микросхемы на транзисторный ключ. В коллекторной цепи транзистора включена обмотка электромагнитное реле, которое своими контактами коммутирует нагрузку, мощностью соответствующей параметрам реле. Конденсатор С1 снижает дребезг контактов. Светодиод индицирует о протекании тока через транзисторный ключ. Достоинство схемы — практически нулевое потребление тока в выключенном состоянии.

#26 Собираем простую схему, Управление одной кнопкой NE555

Канал ребят: https://goo.gl/kHf46V
ВАЖНО!!! Новая Группа в ВК: http://vk.com/club71474314
Заказано: https://goo.gl/VMdKdT http://ali.pub/y1val
Схемы: http://goo.gl/b423vy
Всякие детали из Китая:
Фоторезистор: https://goo.gl/E9D28S
Модуль реле: https://goo.gl/TNSG5g
Транзисторы за копейки:
https://goo.gl/07J8hx http://ali.pub/5f2zc https://goo.gl/TNHWKN
Реле: http://goo.gl/n1LhbD
Много запчастей за копейки: https://goo.gl/fJfzKf
Светодиоды (250шт) 5мм: http://goo.gl/1fNSAr
SMD светодиоды: http://goo.gl/bZic3E
Припой: http://goo.gl/5wwdcB
Макетная плата: http://goo.gl/k72Nnz
Светодиоды: http://goo.gl/9bK5ky
Транзисторы: http://goo.gl/jZsLQu
Инструмент:
Паяльный Фен: https://youtu.be/n8nmxEAPMw8
Паяльник: https://goo.gl/GzVCn3

DC DC преобразователь на ne555

Практическое применение таймера 555

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip

*
Разработанный компанией "Signetics Corporation" 30 лет назад таймер SE555/NE555, который именуется, как " Интегральный таймер", в настоящее время относится к числу наиболее популярных интегральных схем. После поступления в продажу, микросхема завоевала большую популярность, как среди любителей электроники, так и среди профессионалов. Микросхема работает в большом диапазоне напряжений — от 5 до 15В. Выпускается изделие в основном в пластиковом DIP-корпусе, правда выпускалась и в круглом металлическом. Таймер работает в основном в двух режимах. Первое, как моностабильный мультивибратор и, как, генератор импульсов, т.е. микросхема, может выдавать последовательность прямоугольных импульсов. Если рассмотреть структурную схему таймера, то мы увидим, что ее объемные внутренности содержат немало отдельно взятых элементов: более 20 транзисторов, почти 15 резисторов и даже два диода. И теперь коротко о назначении выводов микросхемы. 1 — земля, это все понятно, масса. 2 — вход компаратора №2. При подаче на этот вход импульса низкого уровня таймер запускается и на выходе устанавливается напряжение высокого уровня. 3 — выход. Выходное напряжение меняется вместе с напряжением питания. 4 — сброс. При подаче на этот вывод напряжения низкого уровня происходит сброс выхода в состояние низкого уровня не зависимо от того, в каком режиме находится таймер на данный момент. 5 — контроль. Этот вывод позволяет получить доступ к опорному напряжению компаратора №1. При использовании этого вывода существенно расширяется возможность управления таймером. 6 — остановка. Используется для остановки таймера и приведения выхода в состояние низкого уровня. 7 — разряд. Этот вывод может применяться как вспомогательный выход. Нагрузочная способность его примерно такая же, как и у обычного выхода таймера. 8 — питание. Это плюсовой ввод с источника питания. Рассмотреть режим работы таймера можно на примере схемы простого тестера, который можно использовать для проверки работоспособности этого компонента. Подадим питание 9В на схему. Идеальное рабочее состояние микросхемы — это мигание двух светодиодов, включенных в схему тестера. Любое изменение режима работы, т.е. отклонение от заданного режима — это полная неисправность микросхемы.

Схема управления реле на тиристоре

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip

*
Представленное устройство способно управлять электромагнитным реле одной кнопкой. Схема позволяет производить включение и выключение реле одной кнопкой без фиксации положения. Коротко о работе схемы. Первоначально обмотка реле К1 обесточена и реле выключено. При нажатии на кнопку SB1, на резистор R1 и управляющий электрод тиристора VS1 поступает импульс положительного напряжения. Тиристор открывается и срабатывает реле К1, которое своими контактами включает нагрузку, так же замыкаются контакты К1.1, подготавливая схему к отключению. При следующем нажатии кнопки SB1, заряженный конденсатор С1 прикладывается к управляющему электроду тиристора в обратной полярности, в результате, тиристор закрывается и реле отключает свою нагрузку. Реле готово к дальнейшей работе. В конструкции можно использовать любое электромагнитное реле с рабочим напряжением соответствующим напряжению питания схемы. Тиристор марки КУ202 или КУ201. Для общего ознакомления с работой схемы, первоначальный монтаж можно выполнить навесным способом, подбирая необходимые компоненты по напряжению и мощности для дальнейшей эксплуатации в необходимом устройстве.

Микросхема таймер NE555

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip

*
Микросхема таймера NE555 включает около 20 транзисторов, 15 резисторов, 2 диода. Выходной ток 200 мА, ток потребления примерно на 3 мА больше. Напряжение питания от 4, 5 до 18 вольт. Точность таймера не зависит от изменения напряжения питания и составляет не более 1% от расчетного значения.Назначение выводов:Вывод №1 — Земля. Вывод подключается к минусу питания или к общему проводу схемы.Вывод №2 — Запуск. Этот вывод является одним из входов компаратора №2. При подаче на этот вход импульса низкого уровня, который должно быть не более 1/3 напряжения питания, происходит запуск таймера, и на выводе №3 появляется напряжение высокого уровня на время, которое задается внешним сопротивлением Ra Rb и конденсатором С. Данный режим работы называется — режим моностабильного мультивибратора.Вывод №3 — Выход. Высокий уровень равен напряжению питания минус 1, 7 Вольта. Низкий уровень равен примерно 0, 25 вольта. Время переключения с одного уровня на другой происходит примерно за 100 нс.Вывод №4 — Сброс. При подаче на этот вывод напряжения низкого уровня (не более 0, 7в) произойдет сброс таймера и на выходе его установится напряжение низкого уровня. Вывод №5 — Контроль. Обычно, этот вывод не используется. Однако его применение может значительно расширить функциональность таймера. Вывод №6 — Стоп. Этот вывод является одним из входов компаратора №1. При подаче на этот вывод импульса высокого уровня (не менее 2/3 напряжения питания), работа таймера останавливается, и на выходе таймера устанавливается напряжение низкого уровня. Вывод №7 — Разряд. Этот вывод соединен с коллектором транзистора Т1, эмиттер которого соединен с общим проводом. При открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер и остается в разряженном состоянии пока не закроется транзистор. Транзистор закрыт, когда на выходе таймера высокий уровень и открыт, когда на выходе низкий уровень.Вывод №8 — Питание. Напряжение питания таймера составляет от 4, 5 до16 вольт.Таймер может работать в двух режимах: моностабильный мультивибратор и генератор прямоугольных импульсов. 1. Моностабильный мультивибратор. Моностабильный означает, что стабильное состояние у таймера только одно, когда он выключен. Во включенное состояние его можно перевести временно, подав на вход таймера какой-либо сигнал. Время нахождения таймера в активном режиме определяется RC цепочкой.2. Генератор прямоугольных импульсов. Таймер генерирует последовательность прямоугольных импульсов определяемых RC...
