Как работает Диммер. Простая схема светорегулятора

Декабрь 3, 2011

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip

*
Диммер (светорегулятор) — это устройство, которое управляет осветительными приборами. С его помощью можно не только включать свет, но и регулировать степень освещенности. Данная схема отличается особенной простотой и возможностью изменять напряжение на нагрузке от 0 до 220В. Нагрузкой, как правило, служат осветительные приборы. Как работает светорегулятор. В устройстве нагрузка включена в сеть через диодный мост. Диоды включены так, что пока закрыт тиристор, ток через осветительный прибор не течет. Выпрямленное напряжение приложено к аноду и катоду тиристора, и одновременно поступает на зарядную цепь, состоящую из резисторов R1, R2 и конденсатора С1. Как только конденсатор зарядится до определенного напряжения, тиристор откроется, и замкнет диагональ моста. Через нагрузку потечет ток. Причем, ток в диагонали моста будет протекать в одну сторону, что позволяет применить тиристор, а через нагрузку будет протекать переменный ток. При каждом полупериоде напряжения момент открывания тиристора зависит от емкости конденсатора и общего сопротивления резисторов. Изменять этот цикл способен переменный резистор. При использовании нагрузки свыше 150Вт, необходимо применять тиристор с большим током, а так же и диодную группу или диодный мост, способный выдерживать максимальные токи.

399 161

230,936 просмотров

comments powered by Disqus

3:35

Как остановить счётчик воды без магнита - оригинальное решение

Как-то в нашем форуме http://oldoctober.com/forum/ был задан вопрос про индикатор магнитного поля, который устанавливают на водомеры, чтобы предотвратить хищения. Я тогда ради спортивного интереса придумал оригинальный способ влияния на показания счётчика без использования магнита или ещё каких-нибудь других приспособлений, которые нужно всё время прятать от окружающих. Метод не нарушает целостность счётчика и позволяет легко вернуть его в первоначальное состояние перед сдачей на проверку. Я может и не стал бы публиковать этот лайфхак если бы не случайное совпадение двух событий. Первое – подошло время очередной сдачи счётчиков на проверку и их пришлось демонтировать. Второе – наткнулся на странное приспособление, назначение которого не смог сразу определить. Когда сообразил, что это такое, решил поделиться позабытой идеей. Суть метода состоит в том, что небольшая лопатка, закреплённая в трубе водомера, изменяет направление потока воды, что приводит к снижению показаний счётчика. Изменяя изгиб лопатки, можно подобрать соотношение реального потребления воды к её учтённому количеству.

Я слабо себе представляю, как можно объяснить снижение потребления воды ниже санитарных норм, поэтому не думаю, что кто-нибудь в здравом уме станет занижать показания своих приборов учёт. Хотя однажды, в правлении своего кондоминиума, я слышал оправдание главы семьи из шести человек, который показывал всего один куб расхода воды в месяц. Он говорил, что семья использует воду после стирки пелёнок для смыва унитаза. Я ещё тогда подумал, что, наверное, его семья моется водой, которую до этого использовали для мыться посуды или наоборот. :)

В любом случае, давайте будем считать это техническое решение просто гимнастикой для ума. Не стоит врать, особенно по пустякам, если не хотите разрушить свою карму.

2880 1239

467,697 просмотров

2:26

Полупроводниковый прибор динистор.

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip

*
Динистор или двухэлектродный тиристор содержит четыре полупроводниковые области, которые чередуются типами электрической проводимости: p-n-p-n. Так как между двумя прилегающими друг другу областями с разными типами электропроводимости образуется электронно-дырочный переход, то в динисторе таких переходов три. Рассмотрим простые схемы с использованием динистора. Схема включения динисторов для питания люминесцентной лампы. В момент включения схемы конденсатор заряжается через диод и резистор R1, напряжение на нем близкое к напряжению сети. Когда напряжение на конденсаторе станет равным напряжению включения динистора VD3, он включится, и все напряжение сети будет приложено к динистору VD2, который так же включается. Далее происходит прогрев лампы. Ограничительный резистор не допускает размах тока через VD3 при разряде конденсатора, резистор R2 является разрядным сопротивлением конденсатора. Схема регулятора мощности с применением динистора. Регулятором, указанном на схеме, можно регулировать напряжение от 0 до 100% за вычетом напряжения включения динистора. Здесь тиристор VS1 управляется динистором VD2. При каждой полуволне сетевого напряжения конденсатор заряжается через резистор R1. Как только напряжение на конденсаторе поднимется до напряжения включения динистора, он перейдет в открытое состояние. Тиристор открывается, конденсатор заряжается через динистор и управляющий электрод тиристора. Переменным сопротивлением изменяем время заряда конденсатора, соответственно, и время включения тиристора. При включении переключателя одна полуволна напряжения проходит через лампу и диод VD1, подача другой полуволны регулируется резистором R1.

136 14

80,094 просмотров

5:1

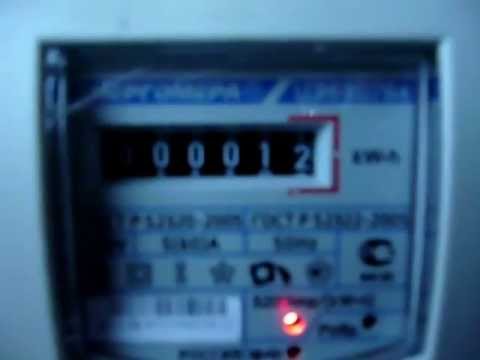

ОСТАНОВКА ЭЛЕКТРОННЫХ СЧЁТЧИКОВ БЕЗ МАГНИТОВ!

Не рекомендуется подносить такие устройства к чувствительным электромеханическим приборам, таким как: часы, банковские карточки, телефоны, комп. техника, счётчики электроэнергии, измерительные и другие устройства...

751 208

748,943 просмотров
